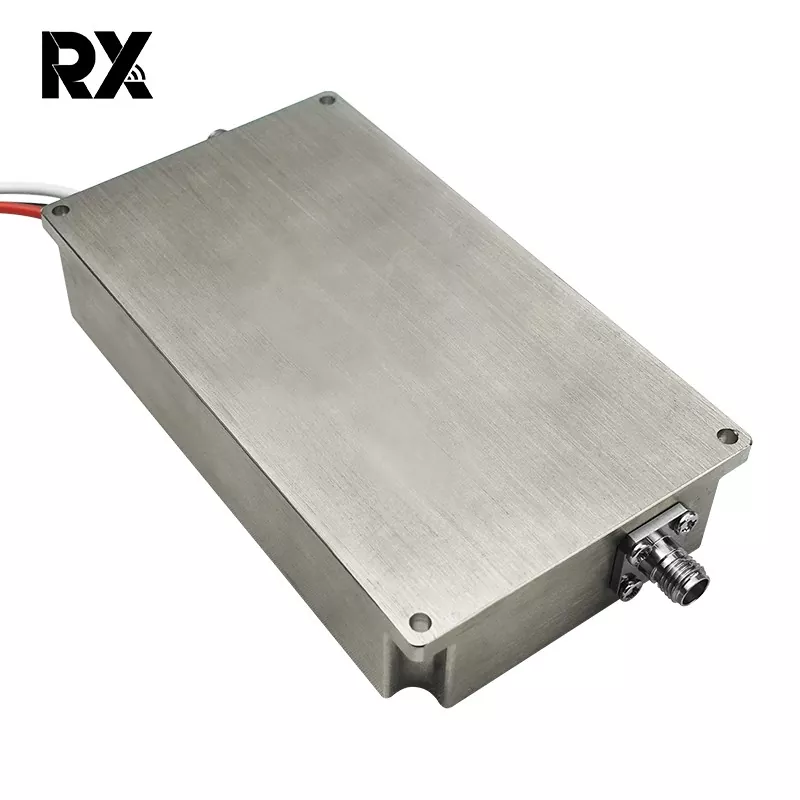

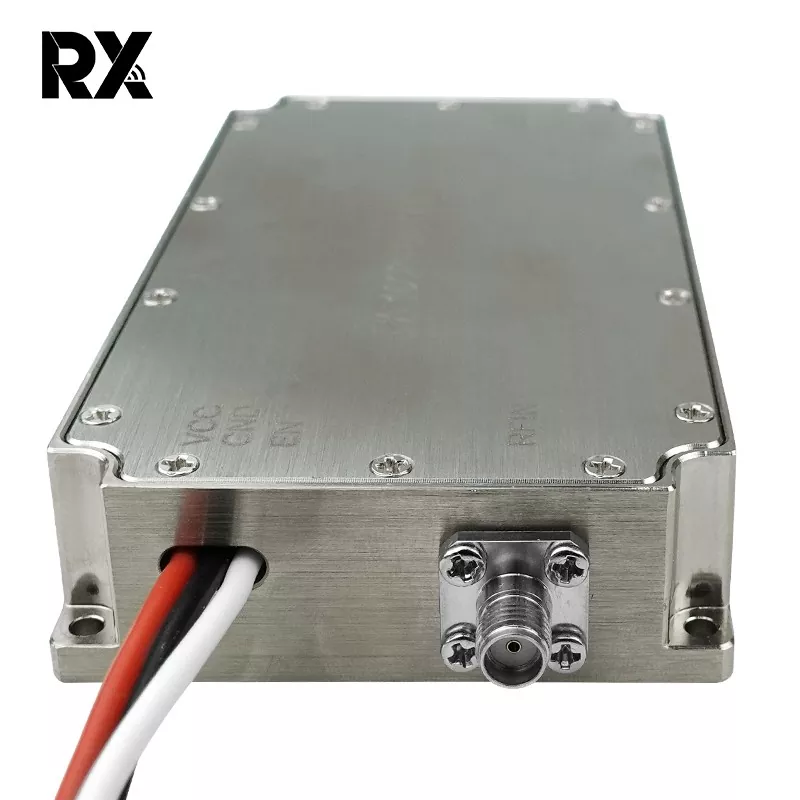

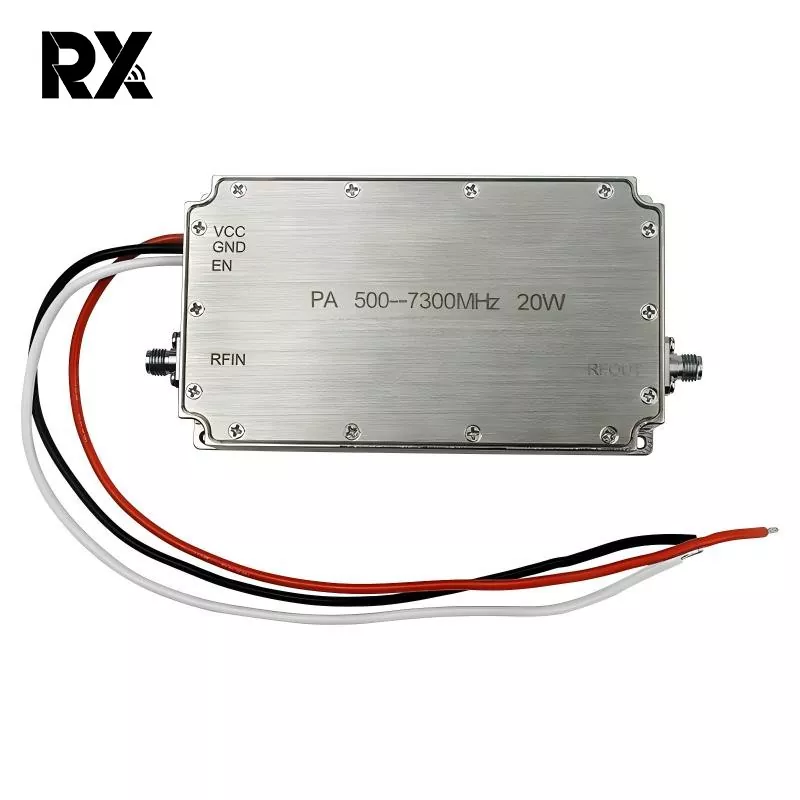

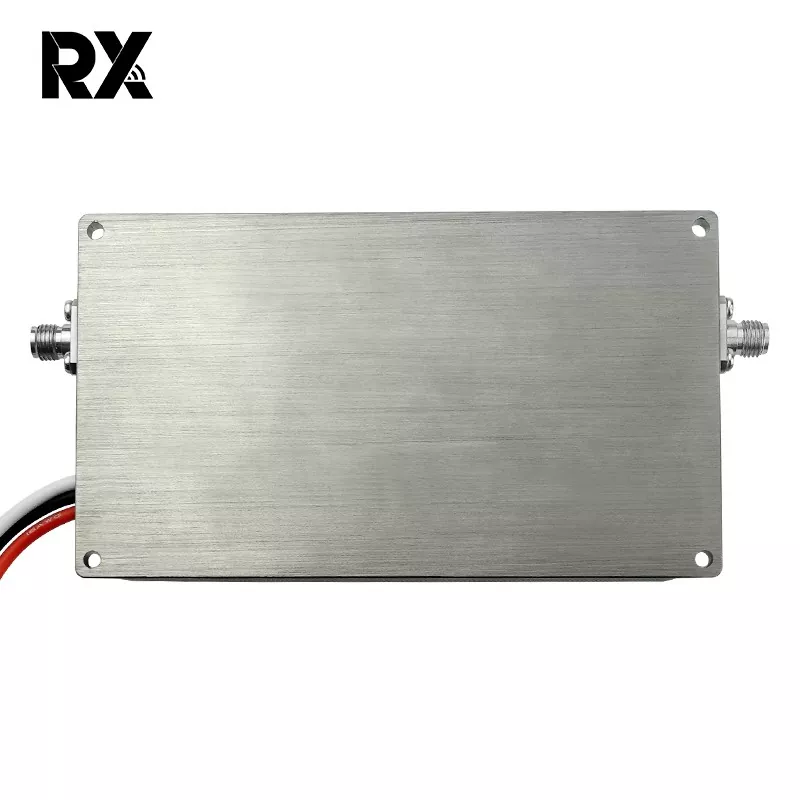

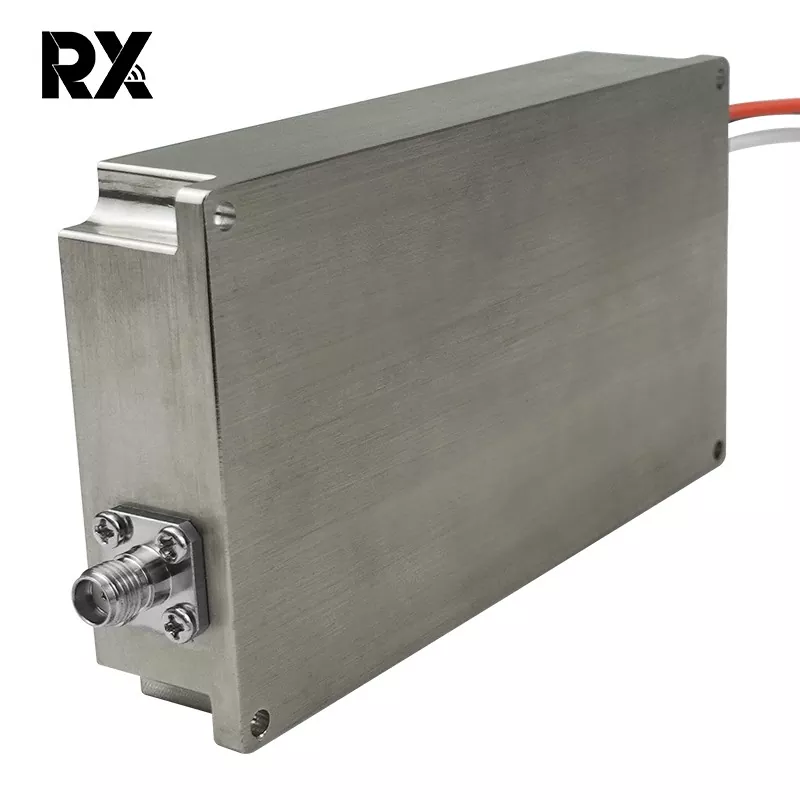

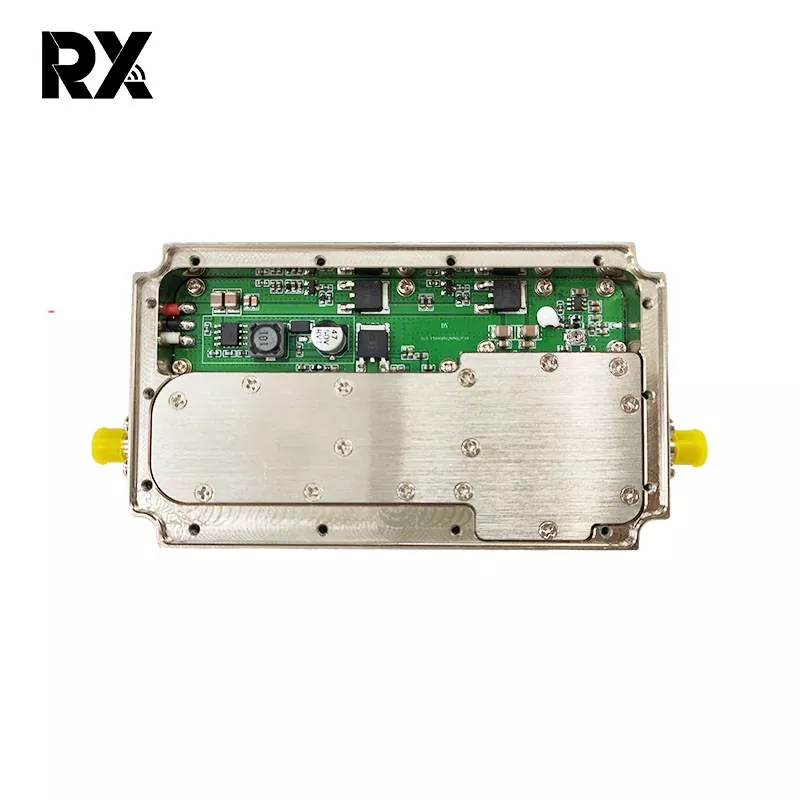

20W 500-7300MHz ултрашироколентов усилвател на мощност

Това е 20 W 500-7300MHz ултрашироколентов усилвател на мощност без източник на сигнал. Той играе решаваща роля в диспечерското захранване и защитата на линията в системата. Макар че сам по себе си не осигурява усилване, той може прецизно да отслаби, съпостави или изолира сигнали с висока мощност до 20 W в рамките на ултраширока честотна лента от 500 MHz-7,3 GHz.

Изпратете запитване

Описание на продукта

Основни предимства:

Този чип за усилвател на мощност 20 W 500-7300 MHz покрива 500-7300 MHz, като едновременно покрива L, S, C и част от X лентите, позволявайки множество употреби в един чип. Това намалява броя на компонентите на честотния сплитер, като по този начин компресира размера и спестява разходи. Той улеснява превключването между лентите за смущения, елиминирайки нуждата от външни източници на сигнал и антени. Един широколентов чип може да се справи с интерференция от ниски честоти, конвенционални ленти до високи честоти.

Основна функция:

В широколентова приемо-предавателна връзка, той поддържа 20 W задвижваща мощност, надвишаваща лимита на предходния етап до ниво, което следващият чип може да обработи, предотвратявайки компресирането или изгарянето на последващия LNA/миксер. Издържа на моментна мощност ≥ 20 W. Когато се появи отразена мощност поради несъответствие на антената или отворена верига в следващото стъпало, този 500-7300 MHz 20 W усилвател на мощност абсорбира/отслабва отразената енергия, за да защити силовите транзистори в предходния етап.

Този усилвател на мощност, поставен между два етапа на усилвател на мощност, може да намали обратната загуба с 3-6 dB, да намали отраженията между стъпалата, да потисне собствените колебания и да подобри изолацията между стъпалата.

20W 500-7300MHz ултрашироколентов усилвател на мощност Спецификация（TC=25℃）

не	Описание	Символ	Мин	Тип		Макс	единица	Забележка
1.	Работна честота	BW	500			7300	MHz
2.	Входяща мощност	ПИН		0			dBm
3.	Изходна мощност CW	Псат	42.5	43		44	dBm	Непрекъсната вълна
4.	Усилване на мощността	Gp		43			dBm	@ Pin=0 dBm
5.	Плоскост на усилването на мощността	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Загуба на връщане на входа	S11		-15			dB
7.	Работно напрежение	Vdc	24	30		36	V
8.	Текуща консумация	A		2		3	A	@ Pout=10~15W
9.	Вход за RF конектор		SMA, Жена
10.	Изход за RF конектор		SMA, Жена
11.	Тегло			0.278		0.3	кг
12.	ДължинаШиринаВисочина		1056020			мм
13.	Максимална входна мощност	PinMax	≤10			dBm
14.	Определение на интерфейса	VDD	A1		24Vdc
		GND	A2		Земя
		Активирайте	1		5V~Vdd:ON 0V: ИЗКЛ
	Габаритни размери	Забележка: 1、 Общите размери са само за справка； 2、 Размерът може да бъде съответно увеличен или намален според изискванията на клиента； 3、 Позициите на входния интерфейс, изходния интерфейс и интерфейса на захранването могат да се променят според действителните нужди на клиентите；
	Габаритни размери

Криви на производителност (действително измерени проби, 25 °C, 28 V)

Честота	вход	24V			30V			36V
（MHz）	(dBm)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
