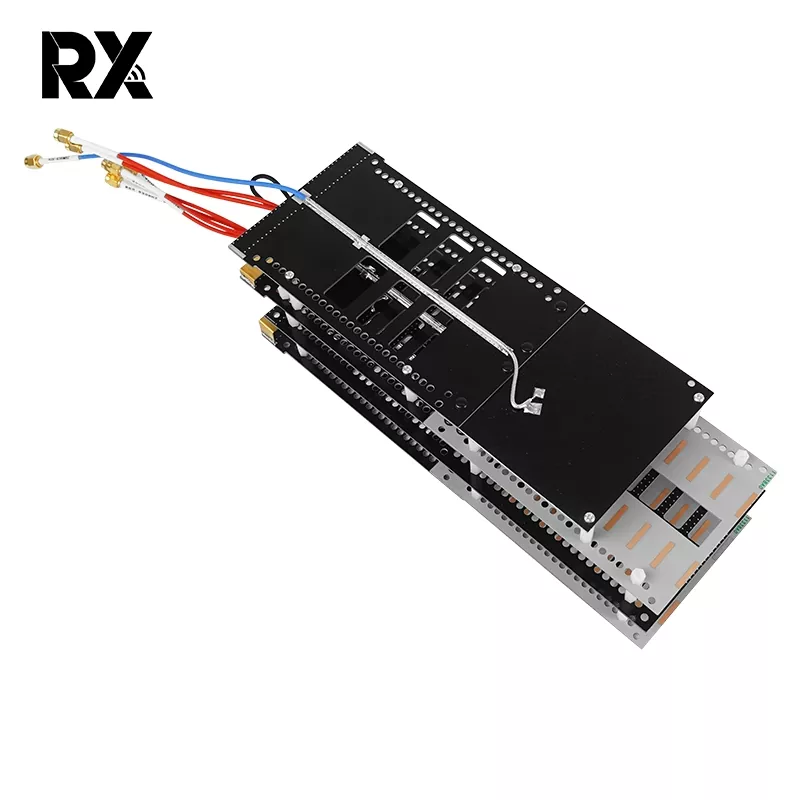

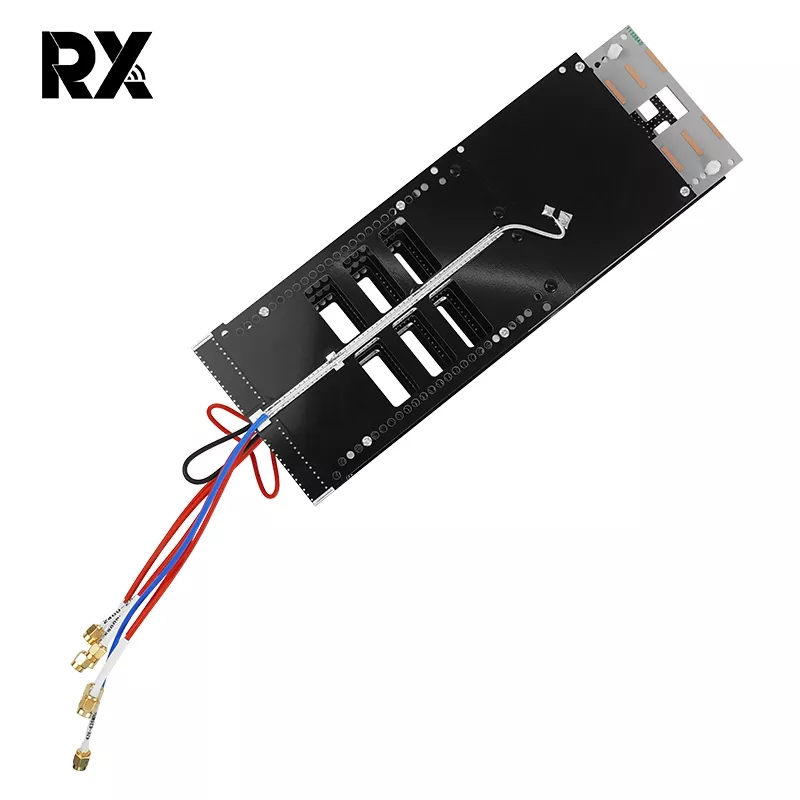

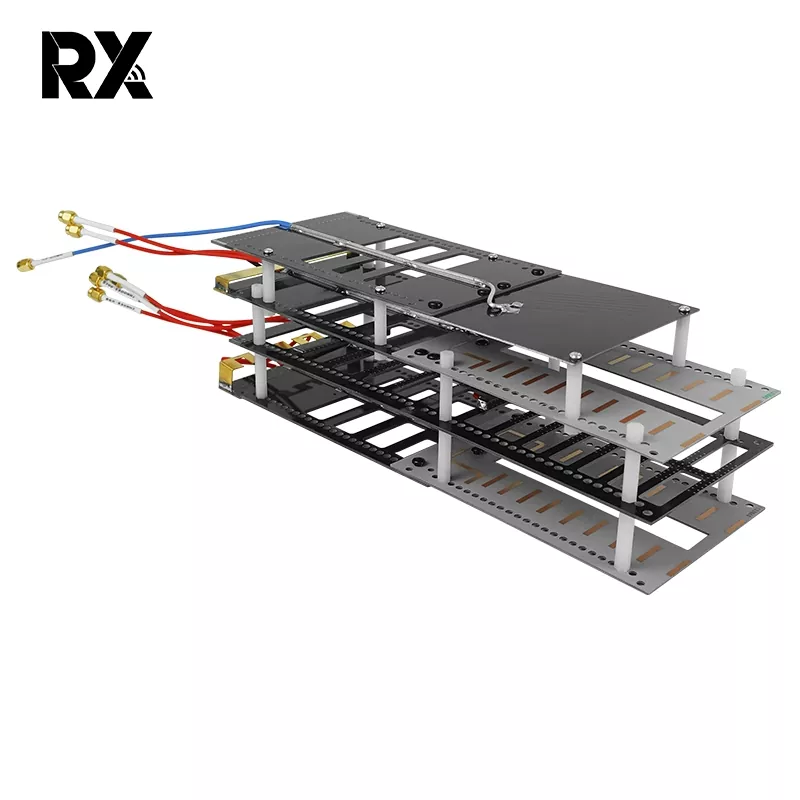

Комбинираната PCB антена със 7 ленти с високо усилване е иновативна антена, която комбинира усъвършенствана технология с превъзходна производителност от компанията TeXin. Той интегрира седем различни комуникационни ленти на една печатна платка, реализирайки ефективна многолентова комуникация и с високи характеристики на усилване може да осигури стабилна и мощна поддръжка на сигнала за различни безжични комуникационни устройства.
Процесът на производство на 7-лентова комбинирана PCB антена с високо усилване е относително зрял, след стриктно тестване и проверка на качеството, с висока надеждност и стабилност. При различни сложни условия на околната среда, като висока температура, ниска температура, влажност и т.н., може да поддържа добра работна производителност, за да осигури непрекъснатост и стабилност на комуникацията.
Освен това комбинираната PCB антена със 7 ленти с високо усилване може да поддържа седем различни комуникационни честотни ленти с широко покритие, включително, но не само, често използвани честотни ленти за мобилна комуникация (напр. 2G, 3G, 4G, 5G), както и част от IoT и честотни ленти на частна мрежа.
Параметър на производителността |
|||||
Тип |
Честота |
печалба |
КСВ |
Хоризонтална |
Вертикална |
433MHz |
428-438 MHz |
1 dBi |
≤1,5 |
75-90º |
68-80º |
900MHz |
803-930 MHz |
5 dBi |
72-88º |
57-74º |
|
1.2G |
1160-1280 MHz |
8 dBi |
62-75º |
55-68º |
|
1.4/1.5/1.6G |
1160-1620 MHz |
8 dBi |
55-75º |
52-68º |
|
2.4G |
2400-2500 MHz |
16 dBi |
48-58º |
27-38º |
|
5.2G |
5100-5350 MHz |
17 dBi |
35-45º |
27-38º |
|
5.8G |
5700-5900 MHz |
17 dBi |
35-45º |
27-38º |
|
Съотношение отпред към гърба |
≥18 dB |
||||
Входен импеданс |
50Ω |
||||
Максимален вход |
50W |
||||
Тип входен конектор |
086 кабел 7бр*SMS-J |
||||
Механичен параметър |
|||||
Размери (Д*Ш*В) |
284*97,5*60 мм |
||||
Тегло на антената (кг) |
0,35 кг |
||||
Работна влажност (%) |
10% - 95% |
||||
Цвят на повърхността |
Черен и сив цвят |
||||
Работна температура (ºC) |
-40~65 º |
