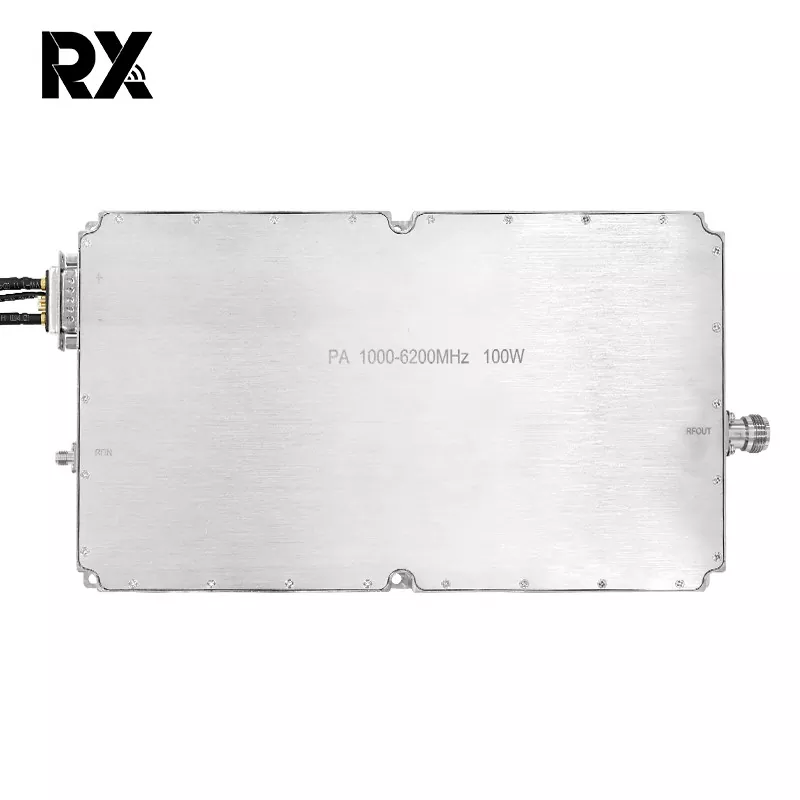

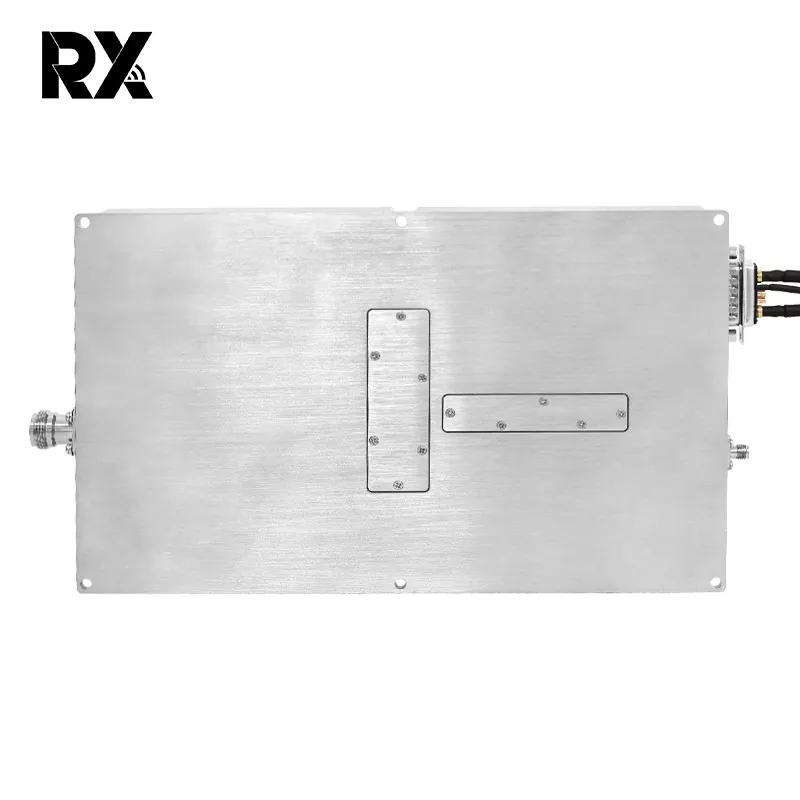

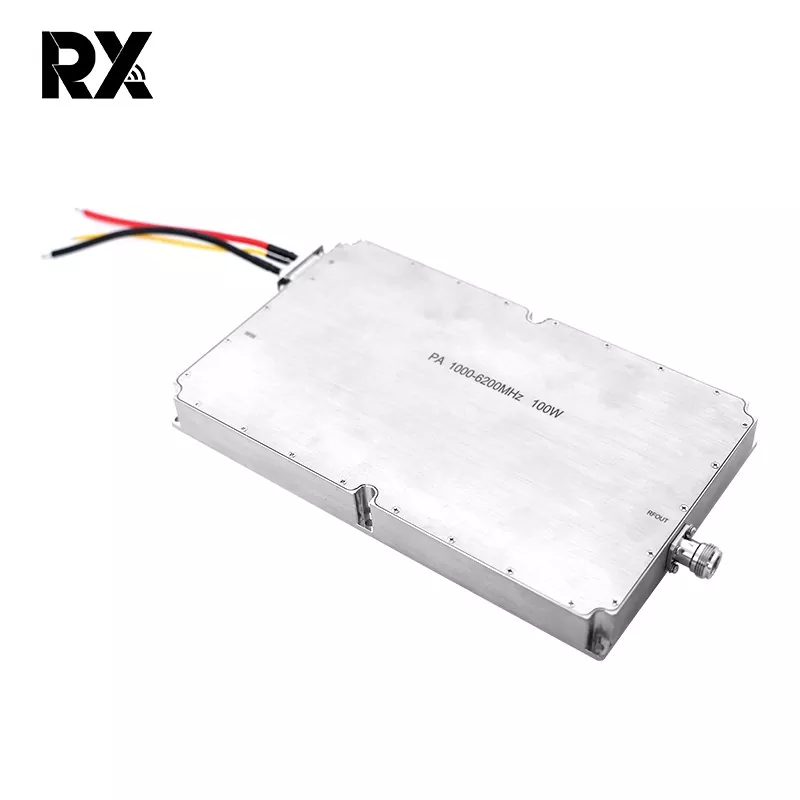

Свръхшироколентов 1000-6000MHz мощен 100W усилвател на мощност

Свръхшироколентовият 1000-6000MHz високомощен 100W усилвател на мощност е RF модул. Единичен модул може да покрие 1–6 GHz, елиминирайки необходимостта от традиционни многолентови превключващи вериги, значително намалявайки размера и сложността на системата. Подходящ за сценарии, включващи гъвкавост на честотата, прескачане на честотата или широколентови смущения.

Изпратете запитване

Описание на продукта

Свръхшироколентов 1000-6000MHz мощен 100W усилвател на мощност

Този модул използва GaN технология, постигайки 30% по-малко разсейване на топлина от LDMOS при еквивалентна мощност от 100 W, постигайки истинска висока мощност и ниско разсейване на топлина, като по този начин удължава живота на модула. Освен това добавихме температурна защита, защита от натоварване, защита от пренапрежение и защита от пренапрежение към печатната платка, елиминирайки необходимостта от външни защитни функции и значително повишавайки оперативната ефективност.

За разлика от конвенционалните теснолентови честоти, свръхшироколентовите (1000-6000MHz) изискват по-високи технически стандарти и стандарти за качество на компонентите, за да постигнат своите ултрашироколентови, мощни и надеждни характеристики. Свръхшироколентовият 1000-6000MHz 100W усилвател на мощност демонстрира изключителна производителност в съвременните многолентови комуникации, EMC тестване, електронна война и системи за борба с дронове.

Спецификация на 1000-6200MHz100W усилвател на мощност（TC=25℃）

не	Описание	Символ	Мин	Тип		Макс	единица	Забележка
1.	Работна честота	BW	1000			6200	MHz
2.	Входяща мощност	ПИН		2			dBm
3.	Изходна мощност CW	Псат	50.5	51		52.5	dBm	Непрекъсната вълна
4.	Усилване на мощността	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Плоскост на усилването на мощността	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Загуба на връщане на входа	S11		-15			dB
7.	Работно напрежение	Vdc	28	28		32	V
8.	Текуща консумация	A		17		21.5	A	@ Pout=110~180W
9.	Вход за RF конектор		SMA, Жена

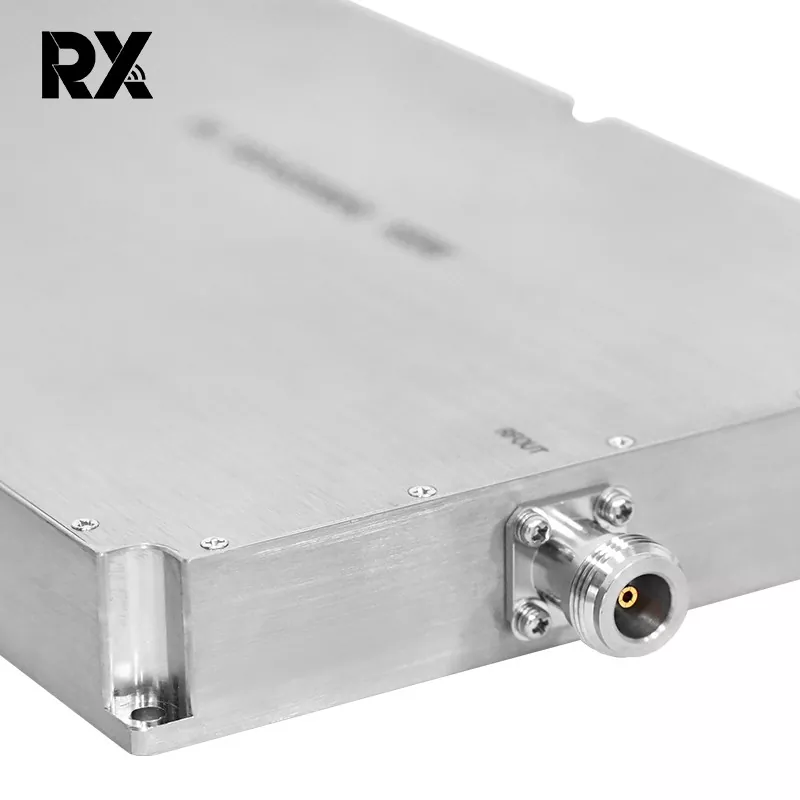

10.	Изход за RF конектор		N, Жена
11.	Тегло			1.9		2	кг
12.	ДължинаШиринаВисочина		25015025			мм
13.	Максимална входна мощност	PinMax	≤10			dBm

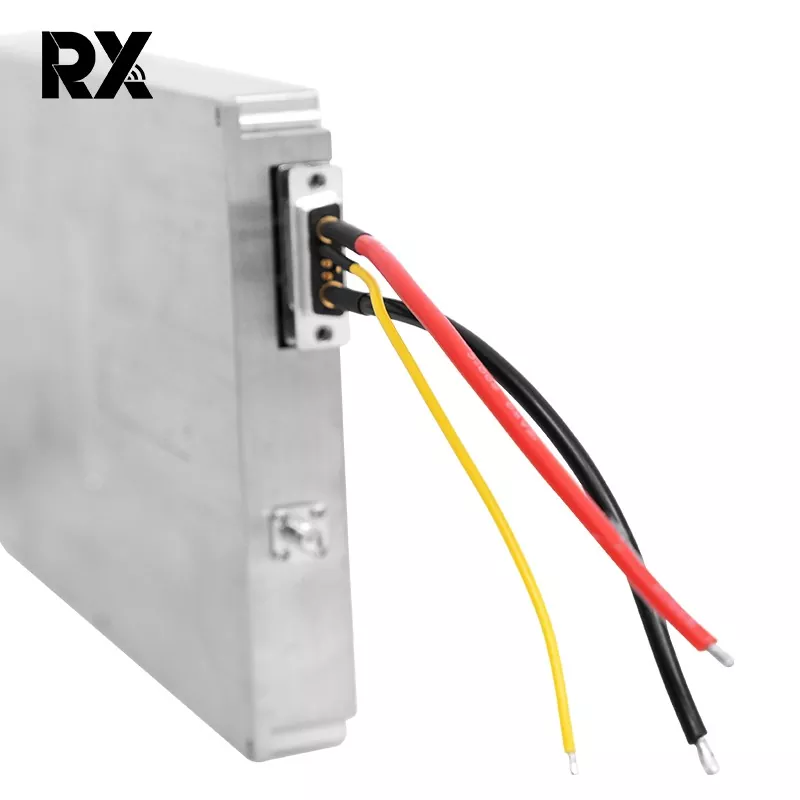

14.	Определение на интерфейса (7W2 женски)	VDD	A1		28Vdc
		GND	A2		Земя
		Защита от свръхток	2		Нормална работа: 0V Защита от свръхток:+5V			Защита от свръхток @ 25A
		Защита от прегряване	2		Нормална работа: 0V Защита от прегряване: +5V			Свръхтемпература
		Активирайте	3		5V~Vdd:ON 0V: ИЗКЛ			защита при 100 ℃
		GND	4		Земя
		състояние	5		Нормална работа: 0V Държавна защита: +5V
