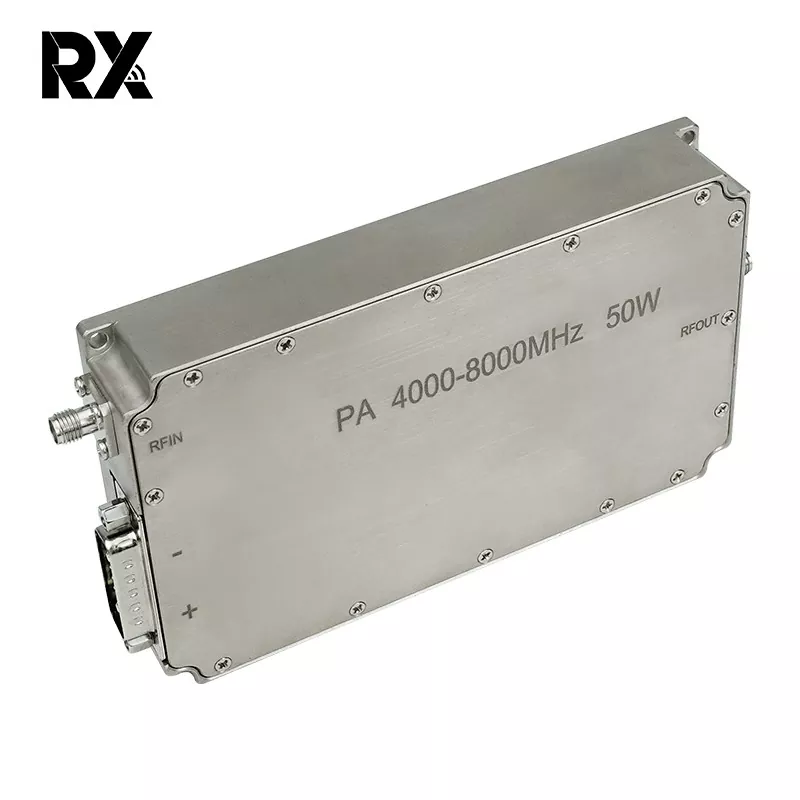

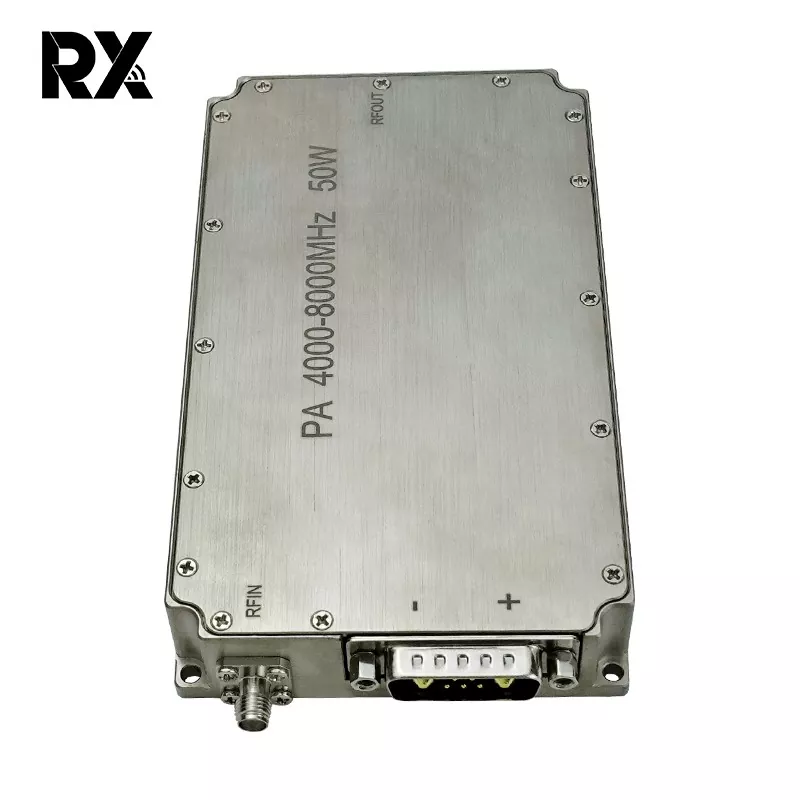

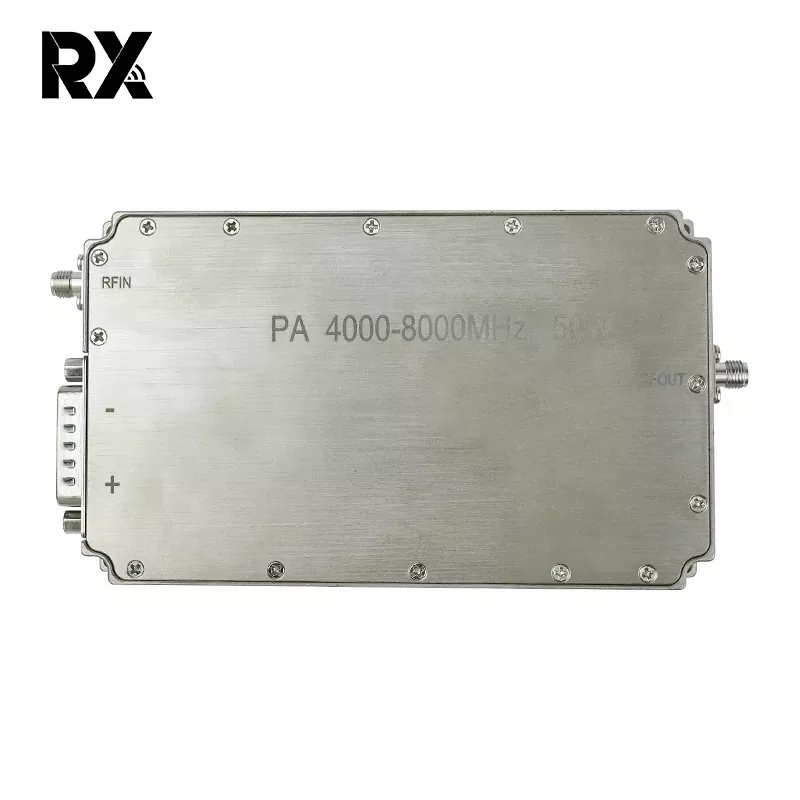

Свръхшироколентова C-лента 4-8 GHz 50W усилвател на мощност RF система

Този широколентов усилвател на мощност от 50 W е високоефективен RF модул, предназначен за приложения, изискващи стабилна изходна мощност в честотния диапазон от 4 GHz до 8 GHz. Използвайки усъвършенствана GaN (галиев нитрид) технология, той осигурява висока плътност на мощността, отлична ефективност и надеждна линейност в широка моментна честотна лента. Усилвателят е проектиран за стабилност, издръжливост и постоянна производителност в взискателни среди.

Изпратете запитване

Описание на продукта

Ключови характеристики

Широколентова производителност: Работи безпроблемно в целия спектър от 4GHz до 8GHz (C-Band) без необходимост от превключване на честотната лента.

Висока изходна мощност: Осигурява типична наситена изходна мощност от минимум 50 вата (47dBm) в обхвата.

Високо усилване: Характеризира се с типично усилване на слаб сигнал от 50dB (минимум), осигуряващо ефективно усилване на сигнала от източници с ниска мощност.

Отлична равномерност на усилването: Поддържа превъзходна равномерност на усилването от обикновено ±1,5 dB в целия честотен диапазон за еднакво представяне.

Висока ефективност: Включва високоефективен дизайн, като обикновено постига 30% добавена мощност (PAE), намалявайки термичното натоварване и консумацията на постоянен ток.

Стабилна линейна производителност: Предлага висока точка на компресия от 1dB (OP1dB) обикновено > 47dBm, като поддържа както линейно, така и наситено усилване за различни модулационни схеми.

Интегрирана защита и контрол: Включва цялостни функции за безопасност: защита срещу обратно напрежение, изключване при прегряване и защита от претоварване на изхода / VSWR. Стандартен аналогов интерфейс за контрол на отклонението, активиране/деактивиране (TTL) и мониторинг на състоянието.

Термално управление: Проектиран с ефективна система за охлаждане на основната плоча, за да осигури надеждна работа при условия на пълно натоварване. Работен температурен диапазон на корпуса: -40°C до +85°C.

Здрава конструкция: Поместен в здрав, херметически затворен метален пакет за превъзходно екраниране и устойчивост на околната среда, подходящ за военни, космически и индустриални приложения.

не	Описание	Символ	Мин	Тип	Макс	единица	Забележка
1.	Работна честота	BW	4000		8000	MHz
2.	Входяща мощност	ПИН		0		dBm
3.	Изходна мощност CW	Псат	47	48.5	49.5	dBm	Непрекъсната вълна
4.	Усилване на мощността	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Плоскост на усилването на мощността	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Малко усилване на сигнала	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Плоскост на усилването на малкия сигнал	△G		±2		dB	@ Pin=-5dBm
8.	Загуба на връщане на входа	S11		-15		dB
9.	Работно напрежение	Vdc	28	28	32	V
10.	Текуща консумация	A		6	8	A	@ Pout=50~90W
11.	Работна температура		-40℃~+50℃
12.	Вход за RF конектор		SMA, Жена
13.	Изход за RF конектор		SMA, Жена
14.	Тегло			0.439	0.50	кг
15.	ДължинаШиринаВисочина		1348022			мм
16.	Входяща мощност	PinMax	-5		5	dBm

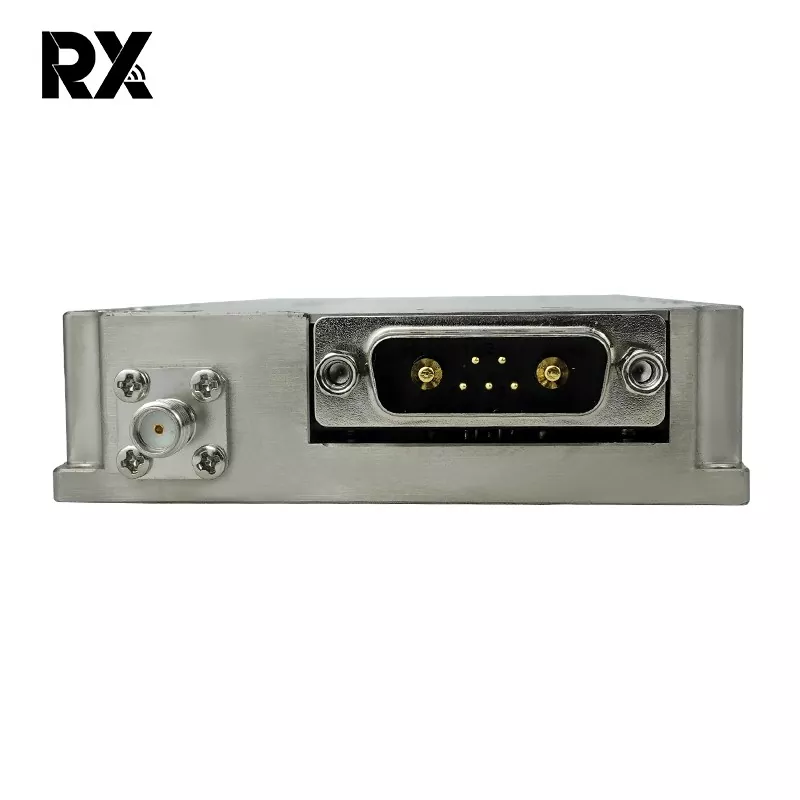

17.	Определение на интерфейса (7W2 женски)	VDD	A1	Земя
		GND	A2	28Vdc
		Текущ смисъл	1	Аналогово напрежение спрямо тока на модула @ 100mV/A
		Temp Sense	2	Аналогово напрежение спрямо температурата на модула при 10mV/℃
		Активирайте	3	Разрешаване на усилвател			Разрешаване на усилвател: TTL Logic High（3.3V）（Вътрешно изтеглено-ниско）
		GND	4	Земя
	Габаритни размери	Забележка: 1、 Общите размери са само за справка； 2、 Размерът може да бъде съответно увеличен или намален според изискванията на клиента； 3、 Позициите на входния интерфейс, изходния интерфейс и интерфейса на захранването могат да се променят според действителните нужди на клиентите；
